農業新規事業・トマト初号機

🔧 組立説明書 — 何をどこに置いて、どう繋ぐか

2026-08-13発注ぶん（70品目）用。設計書v1.1準拠。「全体像 → 部材の役割 → 組立手順」の順に読めば、届いた箱の山が栽培装置になります。

1. 完成形の全体像

作るのは「ラック1台に収まる、水と電気が流れる小さなハウス」です。

完成形の全景イメージ
完成イメージ: ラックにLEDを吊り、床のトレーに株、脇にタンクと給水器（AI生成イメージ・細部は実際の製品と異なります）
最上段=機材棚（ハブ2・カメラ・タップ） LED（ラチェットで吊る・高さ可変） 株×2 (斜めひも誘引) ファン×2 スラブ×2 傾斜プラダン タフブネ60(防水トレー・床置き) サンバット×2 (株別の排液受け) 床（養生シート+コンパネ） 給液タンク16L (黒ポリ袋で遮光) 給水器 チューブ+ノズル 排液ポリタンク20L

図1: ラック断面。上から「機材棚 → LED → 株 → スラブ＋傾斜台 → 防水トレー」、床側に給液タンク・給水器・排液受け

💧 水の流れ（かけ流し・循環しない） 給液タンク16L 給水器(2系統) ノズル→キューブ スラブ内→余りが排液 傾斜→サンバット×2 毎日計量→EC測定→廃棄 🔌 電気の流れ（この順番だけは厳守） 壁 ビリビリガード タップTAP-SP308 Tapo→LED プラグミニ→PT80DW→給水器 ファン×2・ハブ2・カメラ(直挿し)

図2: 水は一方通行（測って捨てる＝データになる）。電気は必ずビリビリガードを最上流に

設計の考え方: この装置の目的は収穫ではなく「データ取り」です。だから水は循環させず、毎日「入れた量」と「出た量」を測って捨てます。その差が株の飲んだ量。これが群馬の商業ハウスに持っていくノウハウの本体です。

2. 部材図鑑 — 届いた箱は12グループに分ける

開梱したら、まずこの表のグループごとに床にまとめてください。マスキングテープにG番号を書いて貼ると迷いません。

グループ入っているもの役割（なぜ買ったか）
G1 土台スチールラックATK型（支柱4本・棚板4枚・金具）／床養生シート＋コンパネ（店頭購入）装置全体の骨組み。床養生は水滴・荷重から賃貸の床を守る
G2 転倒防止プロセブン耐震マット4枚／あんしん君120cm／落下防止ワイヤー2本地震対策。マットは脚の下、あんしん君は前脚の下、ワイヤはLEDの命綱
G3 光LED TSL2000本体＋調光ノブ／ロープラチェット6本セット太陽の代わり（300W・調光60%から）。ラチェットで吊って高さを株の成長に合わせる
G4 遮光ベルーイ防炎遮光カーテン2枚組／S字フック10個前面に掛けて光漏れを減らす。全面を囲うと熱がこもるので前面のみ
G5 防水層タフブネ60型／ガーデンタブ35L／遮根シート（後日）／プラダン黒＋角棒（角棒は店頭）タフブネ=栽培部の受け皿（床置き）。ガーデンタブ=タンク・給水器側の受け皿。プラダン＋角棒=スラブに勾配をつけ排液を流す傾斜台
G6 水やりMoongiantgo自動給水器（9月上旬着）／フタ付バケツペール16L／黒ポリ袋／灯油ポリタンク20L／サンバット3号×2バケツ=養液タンク（黒ポリ袋を被せて遮光・藻防止）。給水器がタンクから吸ってノズルで株元に滴下。サンバット=株ごとの排液受け。ポリタンク=計量後の排液を溜めて捨てる
G7 電源・安全ビリビリガードPlus／雷ガードタップTAP-SP308／Tapo P110M×2／PT80DW／Anker USB電源／延長コード類／プラグカバー・コンセントキャップ図2の配線チェーン。ビリビリガード=漏電したら0.1秒で全遮断（水×電気の保険）。Tapo=LEDのON/OFF＋電気代記録。PT80DW=給水器を6:00〜22:00だけ通電
G8 IoTSwitchBotハブ2／プラグミニ／水漏れセンサー2種／CO2センサー／見守りカメラ無人監視。漏水検知→プラグミニが給水器の電源を自動OFF。CO2センサー=温湿度CO2を自動記録（栽培データの土台）。カメラ=週末の遠隔目視
G9 計測APERA PC60／校正液3本（pH4.01・7.00・KCl保存液）／EC標準液／水温計BD-1／タニタ秤／メスシリンダー／計量カップ2L／スポイト／PPFD計毎日の計測ルーチン用。PC60=EC/pH計（この実験の主役）。秤=排液計量。PPFD計=光の強さ確認
G10 培地・種日東紡スラブ12枚箱（8月末着）／grodan Refill Cubes（発芽用）／Delta6.5Gブロック×4（育苗用）／CF千果・千果の種／ハイポニカA・B液／pHダウン剤種→小キューブで発芽→ブロックに鉢上げ→スラブに定植、の3段階。ハイポニカ=肥料（A・Bを別々に水へ）
G11 育苗・管理道具ヒートマット（温度調整付き）／育苗ドーム／霧吹き／電動歯ブラシ／摘果鋏／園芸ロープ／クリップ（後日）／結束バンド／園芸ラベル・ペン／水準器発芽は地温25〜28℃（ヒートマット）＋保湿（ドーム）。歯ブラシ=開花したら毎日花を振動させて受粉させる道具。ロープ=斜め45度誘引
G12 衛生・防虫エタノール／ニトリル手袋／精製水×10・洗浄瓶・キムワイプ／重曹・クエン酸／黄色トラップ／青色シート／バケツ20L／ジョーロ5L／防振マットTW-660／ELPAカバー類器具の消毒と電極の洗浄（精製水はPC60のすすぎ用）。トラップ=虫の早期発見。防振マット=給水器の下に敷いて騒音対策

3. 組立手順 — 半日想定・上から順に

Step 1〜4は荷物が揃い次第（8月中）。Step 5〜7は給水器が届いてから（9月上旬）。

1

場所を決めて床をつくる

使うもの: G1（養生シート・コンパネ）＋水準器

  • 理想条件: エアコンの風が直撃しない／窓の直射日光が当たらない／コンセントが近い壁際。必要面積は約120×70cm＋作業スペース
  • 床に養生シート→その上にコンパネを敷く（荷重分散と水滴対策。ラックより一回り大きく）
  • 水準器でコンパネの水平を確認。ガタつくなら耐震マットの切れ端等で調整
設置場所の判定済みメモ（2026-08-14・窓際コーナーに決定）:
  • 窓はすりガラス＋既設ブラインド → 栽培中はブラインドを下ろしておけば直射対策はほぼ完了（拡散光の混入は許容範囲）
  • 遮光カーテンは「エアコンの風が来る側の側面」優先で1枚張って風防に（前面は開けて排熱確保）。ルーバーは装置と反対向きに
  • 自販機とは20〜30cm以上離す（自販機は常時排熱するため）
  • 風の通り道の確認: ラック予定位置でティッシュを1枚かざすだけでわかる
  • 最終判断は実測で: CO2センサー（温湿度ログ付き）が届いたら組立前にその場所へ1週間置き、温度変動と乾燥度を数字で確認 → 乾燥がひどい場合のみ加湿器（保留中）を追加購入

なぜ: 満水時はトレー周りだけで数十kg。賃貸の原状回復を守る最初の一手です。

2

ラックを組み、倒れない・落ちない対策をする

使うもの: G1（ラック）＋G2（転倒防止一式）

  • 棚板は2枚だけ使う: ①最上段（機材棚兼LEDの吊り元）②その下約40cmに1枚（小物棚）。残り2枚は将来用に保管。中間の空間190cm弱がまるごと栽培スペースになります
  • 組む前に脚4本の位置にプロセブン耐震マットを敷く
  • 前脚2本の下に「あんしん君」を差し込む（壁と反対側=手前に倒れるのを防ぐ板）
  • ラック背面をできれば壁際に。水平を水準器で最終確認

なぜ: 高さ210cmの棚は空でも倒れます。水と電気を積む前に足元を固定します。

3

LEDを吊る

使うもの: G3（TSL2000・ラチェット）＋G2（落下防止ワイヤ）＋LED付属のワイヤーハンガー

使う部品は3種類（まず現物を並べる）

  • ワイヤーハンガー — LEDの箱に付属。銀色のワイヤー2本がV字になっていて先にカラビナ付き。LED本体の両端に掛ける
  • ロープラチェット ×2 — 黒い三角の滑車＋黒ロープ＋銀フック2個のセット。ロープを引くとカチカチとロックされる「上げ下げ装置」。6個入りのうち2個だけ使う（残りは予備）
  • 落下防止ワイヤ ×2（ビームテック A1035）— 銀色の細いステンレスワイヤー。これが命綱
最上段の桟（穴あき） 余りロープ＝引くと上がる 命綱ワイヤ（たるみOK） LED本体 黒＝ラチェット2本（荷重を持つ）／緑の点線＝命綱2本（保険・別経路） 左右のロープ長を揃えて水平に。高さはまず床から150cm

図3-1: 完成形。左右それぞれ「ラチェット1本＋命綱1本」の計4本で吊る

吊る手順

  • LED本体の両端に付属のワイヤーハンガーを取り付ける
  • ラチェットの上のフックを、LEDの真上に来る位置の桟の長方形の穴にカチッと通す（桟のフチや金具の角に掛けない。穴に通せばずれない）。左右2箇所
  • ラチェットの下のフックをワイヤーハンガーのカラビナに掛ける
  • 黒い余りロープを真下に引くとカチカチ音がしてLEDが上がり、手を離しても落ちない。左右交互に10cmずつ上げて水平に揃える。余りロープはどこにも結ばず垂らしておく
  • 下げたい時は、滑車本体を持ってロープを挟んでいる金属の出っ張りを押し込むとロックが外れる
注意: ロープは横に引いても上がりません。必ず真下方向へ。片側だけ一気に上げると金具に負担がかかるので左右交互に少しずつ。

命綱（落下防止ワイヤ）を付ける — ラチェットが万一滑ってもLED（約8kg）が株の上に落ちないための保険。ラチェットとは別の穴・別経路で桟⇔LEDを直結します。ワイヤ端の形で付け方が変わります:

  • フック付きの場合: 輪っか側を桟の穴に通しワイヤ全体を輪にくぐらせて締める（下図）→ フック側をLED本体の吊り穴に掛ける
  • 両端とも輪っかの場合: 片方を同じ要領で桟に締め、もう片方の輪はLEDの吊り穴に掛けて予備ラチェットのフックで連結する
1. 輪を穴に通す 2. 反対の端を輪にくぐらせる 3. 下に引き締める

図3-2: 「首吊り結び」の要領。荷重がかかるほど締まるので抜けない

張り具合: 命綱はピンと張らず、こぶし1個ぶんたるませるのが正解（普段はラチェットが荷重を持ち、滑った時だけワイヤが受け止める）。
  • 調光ノブは外に出しやすい位置へ。電源はまだ挿さない
  • 仕上げにLEDを手で軽く押し、大きく揺れたり外れたりしないことを確認
  • 高さはひとまず床上150cm前後。育苗開始時に「苗から30〜45cm」へ下げます（調光60%・ラチェットで数cm単位の調整可）

なぜ: 株は2mまで伸びるので、LEDは「成長に合わせて上げていく」運用。ラチェットはそのための滑車、ワイヤはその保険です。

4

防水層と「水の道」をつくる

使うもの: G5（トレー類・プラダン）＋G6（タンク・サンバット・ポリタンク）＋G12（防振マット）＋カッター・定規・ペン

作るものの正体: タフブネ（緑の大きいトレー）の中に「ゆるい坂」を作り、その坂の上に培地（スラブ）を置きます。株にあげた水の余りが坂を流れて手前の受け皿（サンバット）に集まる——これが「水の道」です。

そもそも「スラブ」ってなに？

土の代わりになる人工のスポンジマットです。岩を高温で溶かして綿あめのように繊維にした素材（ロックウール）でできていて、トマトの根はこの中に張ります。長さ90cmで届くので、35cmに切って2本使います（1株に1本）。実物は包装なしの「裸のマット」で届きました（黄緑色の綿の塊）。裸のまま光が当たると藻が生えるので、定植のタイミングで購入済みのアルミバリアシートで上面と側面を覆います（苗を載せる穴と、底手前の排水口だけ開ける）。それまでは触らなくてOKです。

A. 届く姿（1箱に12本入り・使うのは1本だけ） 裸のマット（黄緑の綿の塊） 長さ90cm×幅20cm×厚さ7.5cm （定植時にバリアシートで覆う） B. 使う姿（35cmに切って2本。残りは予備） Tomato-01用 Tomato-02用 余り＝予備 ✂ カッターで切る C. 断面（中身と、開ける穴） ↑上面に苗のキューブを載せる穴を開ける（定植時） 中身＝岩の綿 （スポンジ状） 水はスラブの底から染み出て坂を流れる

図4-0: スラブの正体。商品名「日東紡 ロックウール培地 クラシックMY 900×200×75」

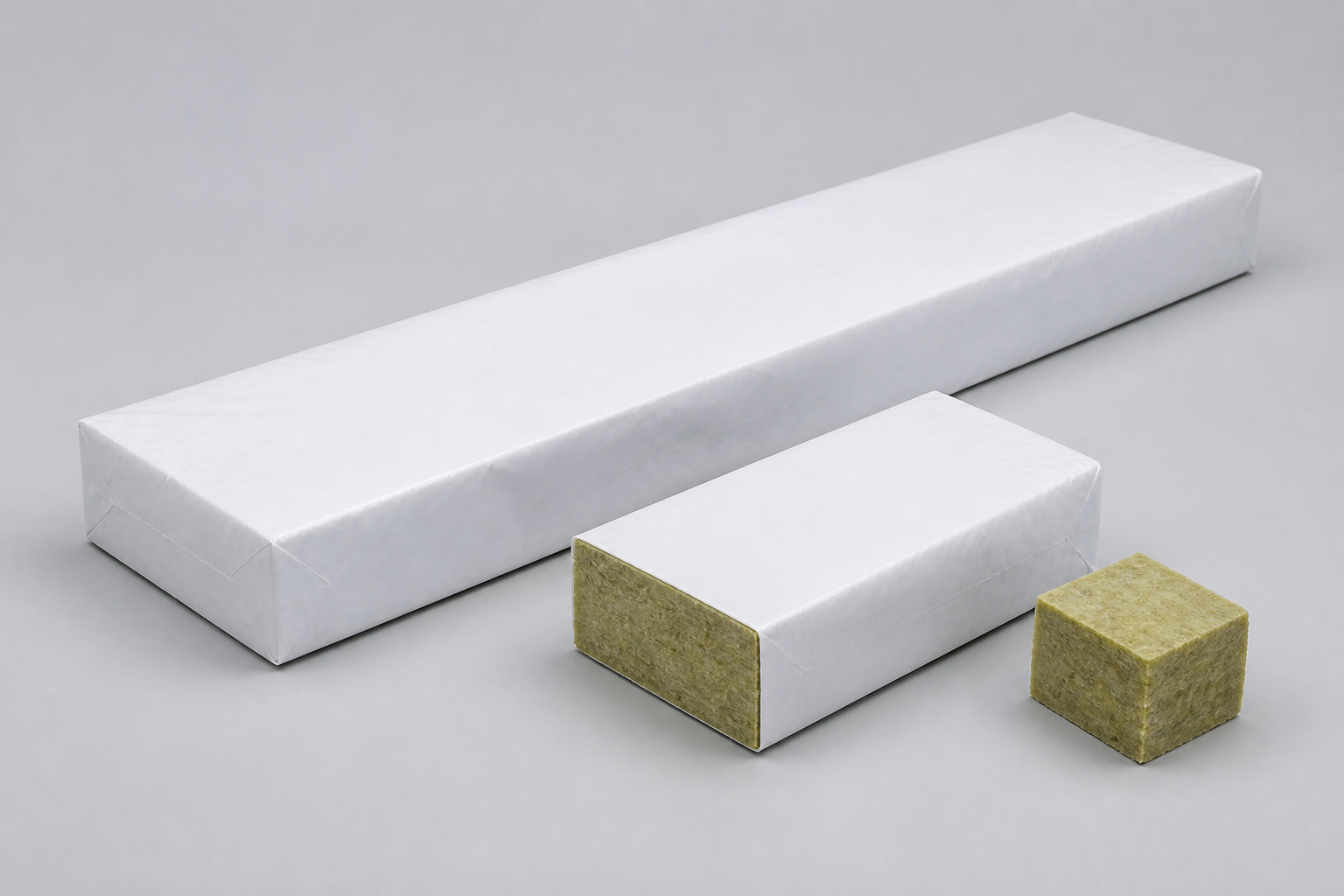

ロックウールスラブの参考イメージ
スラブの参考イメージ（AI生成）。※実物は9/1に到着済みで、この画像と違い包装なしの裸のマットでした（手前の「切ると綿状」の見た目が全体のイメージに近い）。白い包みは別仕様の製品です
横から見た断面図（左＝奥・壁側、右＝手前・作業する側） タフブネ60（床の合板に直置き） 角材（奥側の下に入れる） プラダン（切って坂にする） スラブ（培地） 給水ノズルから点滴 余った水（排液）が坂を流れる サンバット（排液受け） 高低差2〜3cmのゆるい坂

図4-1: タフブネの中身。「奥が高く・手前が低い」坂を作り、排液を手前の受け皿に集める

手順（プラダンは切って使います。届いたままでは大きくて入りません）

  • ① タフブネを置く: ラック最下部の床（合板の上）に直置き。棚板の上に置かない（満水時に数十kgになるため。もし最下段の棚板に載せているなら、棚板を外して床へ下ろす）
  • ② 内側を採寸: タフブネの内側の「幅」と「奥行き」を、底から5cmくらいの高さでメジャーで測る（上に向かって広がる形なので、底寄りで測るのがコツ）
  • ③ プラダンをカット: 幅＝測った内寸−1cm、奥行き＝内寸の約3分の2（手前3分の1はサンバットの置き場として空ける）。ペンで線を引き、定規を当ててカッターで2〜3回に分けて切る
  • ④ 角材をカット: プラダンの幅と同じ長さに切る（のこぎりが無ければ、カッターで四面にぐるっと深く筋を入れてパキッと折る）
  • ⑤ 坂を組む: 角材をタフブネの奥側の底に置き、その上にプラダンの奥側の端を載せる。プラダンが手前に向かって2〜3cm下がる坂になればOK。ガタつくなら角材の位置を調整
  • ⑥ サンバット2個を手前に並べる: 左=Tomato-01、右=Tomato-02とラベルを貼る（株ごとの排液を別々に計るため）。プラダンの手前の端が、サンバットの縁を2〜3cm越えて真上に張り出すように置く（下図4-2。ここがこの工程で一番大事）
  • ⑦ スラブ（培地）はまだ: 9月上旬に届いたら、プラダンの坂の上に左右2本並べます。それまで坂は空のままでOK
  • ⑧ タンクまわり: ラック脇にガーデンタブ35Lを敷き、その中に給液タンク（バケツ16L・黒ポリ袋を被せて遮光）と給水器（防振マットの上）を置く。タンク類の受け皿と栽培トレーは分けるのがポイント
  • ⑨ 排液ポリタンク20Lはサンバット近くの床へ（毎日計量した排液をここに集めて捨てる）

余った水がサンバットに入る仕組み（水の旅・4コマ）

  • 1. 給水ノズルがスラブ（培地）の株元に、水をポタポタと少量ずつ垂らす（ドバドバは流れません）
  • 2. スラブはスポンジのように水を吸う。吸いきれなかった分だけが、スラブの底からじわっと染み出す（裸のマットなのでそのまま染み出ます）
  • 3. 染み出た水は、ツルツルの黒い坂（プラダン）の表面を伝って低い方＝手前へ転がっていく
  • 4. 坂の手前の端はサンバットの真上に張り出しているので、水は端から滴ってそのままサンバットの中に落ちる。以上
坂の下端まわりの拡大図（横から） スラブ（袋ごと） スラブの底（手前側）から染み出す プラダンの坂 水が表面を伝う サンバット 端を縁の上に2〜3cm張り出す（ここが肝）

図4-2: 坂の端がサンバットの真上に張り出していれば、水は勝手に中へ落ちる。張り出しが足りないとタフブネの底に溜まってしまう

不安なら仕上げにテスト: コップ1杯の水をプラダンの上（奥寄り）にゆっくり注いでみる。水が手前に流れてサンバットの中に落ちれば合格。途中で横にこぼれる場合は、プラダンの左右の縁を3cmほど折り上げて「雨どい」型にすると確実です（カッターで浅く筋を入れると手で折れます）。こぼれても全部タフブネの中なので気楽にどうぞ。
よくある勘違い: プラダンはタフブネの「フタ」ではありません。中に入れる坂の材料です。黒い理由は光を遮って藻の発生を防ぐため。

なぜ: 「漏れても全部トレーの中」が絶対条件。タンクの水は最大でも必要量の2倍までしか入れないルールとセットで、オフィスを守ります。

水回りのイメージ
Step 4の完成イメージ（AI生成・注意）: 配置の雰囲気だけ参考に。スラブから水が筒で流れ出る描写は実物と違います——実物に排水口はなく、袋の切り込みからじわっと染み出て坂を伝うだけ。チューブが透明なのも実物では遮光します
5

電気を図2の順番どおりに繋ぐ

使うもの: G7一式（＋G8のプラグミニ）

  • 壁コンセント → ビリビリガードPlus（最上流・これが感電と漏電火災の保険）
  • ビリビリガード → 雷ガードタップ TAP-SP308（8口・3Pアース付き）。タップは床から離して棚か支柱に固定（結束バンド）
  • タップから3系統に分岐: ①Tapo P110M → LED（点灯6:00〜22:00のスケジュールと電力記録） ②SwitchBotプラグミニ → PT80DW → 給水器（プラグミニは常時ON=漏水時の遮断専用。時刻制御はPT80DWの仕事） ③ファン×2・ハブ2・カメラ・Anker USB電源（直挿し）
  • 空いた差込口にはコンセントキャップ。プラグの根元には安全カバー（加湿環境のトラッキング火災予防）
  • 配線は床を這わせず結束バンドで支柱に沿わせ、タンクの真上を通さない
順番を変えないでください。特に「プラグミニが上流・PT80DWが下流」は設計の根幹です（漏水検知でプラグミニが切れれば、タイマーごと給水器が完全停止する）。逆にすると自動遮断が効きません。
配線チェーンのイメージ
Step 5の完成イメージ: 左から「壁→ビリビリガード（赤いテストボタンの箱）→タップ→スマートプラグ＋タイマー」の順
6

SwitchBotをアプリで設定する

使うもの: G8一式・スマホ（SwitchBotアプリ）

  • 登録順: ハブ2 → プラグミニ → 水漏れセンサー2つ → CO2センサー → カメラ
  • 水漏れセンサー（コード付き）のケーブルをタフブネの底に這わせる。もう1つ（本体のみ）はガーデンタブ内のタンク脇へ
  • 自動化を1本作る: 「どちらかの水漏れセンサーが検知 → プラグミニOFF」（自動で再ONにする設定は絶対に入れない）
  • CO2センサーはハブ2経由でクラウド記録ON（温湿度CO2が栽培ログになる）
  • カメラは株全体が映る位置に。週末の萎れ・漏水チェック用
  • ついでに1〜2週間、オフィスの湿度を実測→乾燥がひどければ加湿器（保留中）を買う判断をします
7

給水器の受入テスト（9月上旬・届いたら）

使うもの: G6（給水器）＋G9（計量カップ・秤）＋単3電池

  • 水道水で3パターンの動作確認: ①電池のみ ②AC＋電池 ③AC抜き（停電想定）— 「勝手に再開しない」ことを確認
  • 全ノズルから実際に出し、1回あたりの吐出量を計量カップで実測（設定値とのズレを記録）
  • そのまま7日間連続運転（水だけ）で安定性を見る

合格したら予備機をもう1台発注します（設計で決めてあるルール）。

8

株なし通水テスト1週間 → 播種

使うもの: 全システム＋G10・G11

  • 本番と同じ配置で水を回す: タンク→給水器→ノズル→（スラブ位置）→傾斜→サンバット。毎日「入れた量・出た量」を測る練習＝日次ルーチンの予行演習
  • わざと水漏れセンサーに水をかけ、給水器が自動停止するか実地テスト
先に大事な誤解つぶし: 種はスラブに直接埋めません。種を播くのは白い小さいキューブ（Refill Cubes・3.6cm角）です。スラブは約1ヶ月後、大人になった苗の「土台」として使います。

種の旅（4段階）

  • ① 播種（今日）: 白い小さいキューブに1穴1粒。CF千果3〜4粒＋千果3〜4粒の計6〜8個（1粒だけだと発芽しなかった時に実験ごと止まるので、保険＋選抜用に多めに播く）。ラベルに品種と日付を書く
  • ② 発芽（3〜5日）: 育苗ドーム＋ヒートマット（地温25〜28℃）。発芽まで光は不要。発芽したら即、LEDの下へ（遅れるとモヤシ状に徒長=初心者の失敗第1位）。LEDは調光弱め・距離を離してPPFD150〜200目安（PPFD計で実測）
  • ③ 鉢上げ（10日目頃）: 品種ごとに一番元気な1本を選び、キューブごと黄色いDelta育苗ブロック（10cm角）の穴に載せ替える。残りの苗は処分（もったいなくてもこれが選抜）
  • ④ 定植（約1ヶ月後）: バリアシートで覆ったスラブの上に、ブロックごと載せるだけ（埋めない。根が勝手にスラブへ潜る）。スラブ1本に株1本

育苗中の水やり — 回数ではなく「乾き」で判断

  • 発芽前（ドーム密閉中）: 1日1回フタを開けて換気し、キューブの表面が乾いていたら霧吹き。ドーム内は湿度が保たれるので乾いていなければやらない（2日に1回になってもOK）。ビショビショ＝カビの原因で、水切れより過湿のほうが失敗が多い
  • 発芽後: 毎日チェック。キューブを持って軽い／表面が乾いている時に、薄いハイポニカ液（EC 0.5〜0.7）を株元に少量。キューブが常にしっとり・でも水没しない状態を保つ
  • 定植後: 水やりは給水器＋タイマーの自動運転に切り替わる（1日数回・排液率20〜30%狙い）。手やりは卒業
育苗セットのイメージ
Step 8の完成イメージ: ヒートマットの上に育苗トレー＋透明ドーム。キューブに種を播き、霧吹きで保湿

4. 完成チェックリスト

ここまで来たら: あとは毎日10分の計測ルーチン（給液のEC/pH → 排液の量とEC → 記録）が仕事になります。この記録が半年後、事業判断のデータになります。
